ArtículosNúmero 23Vol. 13 - Diciembre 2023

Medida de eficacia de frenada de un automóvil. Comparativa de procedimientos y equipos

0

Susana Sanz Sánchez (1), María Garrosa Solana, Ester Olmeda Santamaría, Vicente Díaz López
(1)Instituto de Seguridad de los Automóviles. Universidad Carlos III de Madrid
Dpto. de Ingeniería Mecánica

RESUMEN:

En el presente trabajo se estudian diferentes equipamientos y sus procedimientos de ensayo asociados para la medición de la eficacia de frenado de un automóvil.

En la actualidad, en España, la red de estaciones de inspección técnica de vehículos (ITV), tiene como objetivo comprobar el estado general del vehículo, así como los elementos de seguridad, entre los que se encuentra el sistema de frenos. Para dicha inspección se emplea un banco de rodillos (frenómetro), que mide la fuerza de frenado en rueda. Este equipo, adaptado para esta inspección, cumple las exigencias del Manual de Procedimiento de Inspección de Estaciones ITV, emitido por el Ministerio de Economía, Industria y Competitividad.

Además de este método sobre banco, existen otros equipos con los que se obtiene el valor de eficacia de frenado de un vehículo. En el presente trabajo se exponen los diferentes sistemas de medición y una comparativa de resultados obtenidos experimentalmente.

Se observan las diferencias en el contacto entre las superficies del equipo y el neumático, siendo en el caso del frenómetro un contacto entre rodillo y rueda, ambos curvos, a diferencia del contacto neumático contra plano, presente en la medida en frenómetro de placas o decelerómetro.

Por último, el trabajo concluye con una parte experimental donde se compara la medición de eficacia de frenado con los diferentes procedimientos y sus equipos asociados, para ver si existen variaciones del resultado en función del equipo empleado. En los ensayos se controlan aquellas variables que afectan directamente a la fuerza de frenado, como la presión de inflado de neumáticos, la carga del vehículo o la fuerza empleada para accionar el pedal de freno.

ABSTRACT

In this study, various equipment and their associated testing procedures for measuring the braking efficiency of a car are examined.

Currently, in Spain, the network of vehicle inspection stations (ITV) aims to verify the overall condition of the vehicle, including safety elements such as the braking system. For this inspection, a roller test bench (brake tester) is used to measure the braking force on the wheels. This equipment, adapted for this inspection, complies with the requirements of the Inspection Procedure Manual for ITV Stations, issued by the Ministry of Economy, Industry, and Competitiveness.

In addition to this bench method, there are other devices that provide the braking efficiency value of a vehicle. This study presents different measurement systems and a comparative analysis of experimentally obtained results.

Differences in contact between the equipment surfaces and the tire are observed. In the case of the brake tester, there is contact between a curved roller and the wheel, unlike the pneumatic contact against a flat surface present in plate brake testers.

Finally, the study concludes with an experimental section comparing braking efficiency measurements using different procedures and their associated equipment to determine if there are variations in the results depending on the equipment used. The experiments control variables directly affecting braking force, such as tire inflation pressure, vehicle load, or the force applied to the brake pedal.

1. INTRODUCCIÓN

En el ámbito de la seguridad vial, se tienen muy en cuenta los sistemas de frenos de los automóviles. Los vehículos actuales que circulan por carretera, cada vez con más prestaciones, son capaces de alcanzar velocidades elevadas en muy poco tiempo. Teniendo en cuenta esto, es necesario disponer de un sistema capaz de reducir esa velocidad de manera rápida, precisa y eficaz para conseguir una conducción lo suficientemente segura para las personas.

La seguridad vial cobra gran importancia hoy en día ya que ésta influye directamente en la salud y la calidad de vida de los ciudadanos. En 2019, aproximadamente 1.725 personas perdieron la vida en accidentes de tráfico en España, incluyendo tanto las vías urbanas como las interurbanas. Esta cifra se ha reducido en alrededor de 80 personas con respecto a la cifra registrada el año anterior. En 2021 se produjeron 921 siniestros mortales, en los que fallecieron 1.004 personas y otras 3.728 resultaron heridas graves, lo que supone 97 fallecidos menos (- 9 %) que el año 2019 (año de referencia) y el segundo mejor año de la serie histórica, solo por detrás de 2020, en el que fallecieron 870 personas, pero se trata de una estadística distorsionada por la pandemia [1].

Pero más allá de las consecuencias de la mortalidad, los accidentes de tráfico y las lesiones provocadas por ellos, impactan en la calidad de vida de las personas y modifican sus relaciones sociales, profesionales y familiares.

Por esta razón, debido a que el sistema de frenos es uno de los principales componentes de seguridad de un vehículo, es importante que éste tenga un mantenimiento adecuado, y regularlo para que se mantengan sus prestaciones durante la conducción y no se ponga en peligro a otros usuarios de la vía o al propio conductor.

Debido a que los vehículos de turismo están involucrados en un mayor porcentaje de accidentes con víctimas, en España se ha analizado el estado de los implicados en dichos accidentes. Se afirma en un estudio realizado [2], que el porcentaje debido al deterioro del sistema de frenos disminuye con el paso de los años, pero de forma muy discreta. En el estudio se ve que los accidentes de tráfico también son achacables a otros defectos detectados en ITV y a la antigüedad de los vehículos.

Hay que mencionar aquí que la prueba de frenos, junto con la de detección de holguras, es de las más agresivas para el vehículo. No obstante, no existen razones que permitan suponer que algún sistema del vehículo se deteriora por este motivo. Pero sí es razonable deducir que, al ser un ensayo cuasi dinámico, existen multitud de variables físicas que intervienen en el proceso, siendo compleja la cuantificación de los esfuerzos de frenado.

En España, la red de estaciones de inspección técnica de vehículos (ITV) garantiza el buen estado general de los vehículos para la circulación por vía pública. Esta inspección comprueba tanto  el estado general del vehículo, como elementos de seguridad determinados.  Del porcentaje de vehículos rechazados en la ITV, aquel que lo ha sido por un sistema de frenos defectuoso, no ha sido inferior al 10 % en la última década. En el año 2019, año base considerado sin distorsiones por efectos de la pandemia, el porcentaje de defectos graves en ITV por frenos fue del 13 % (Fig. 1).

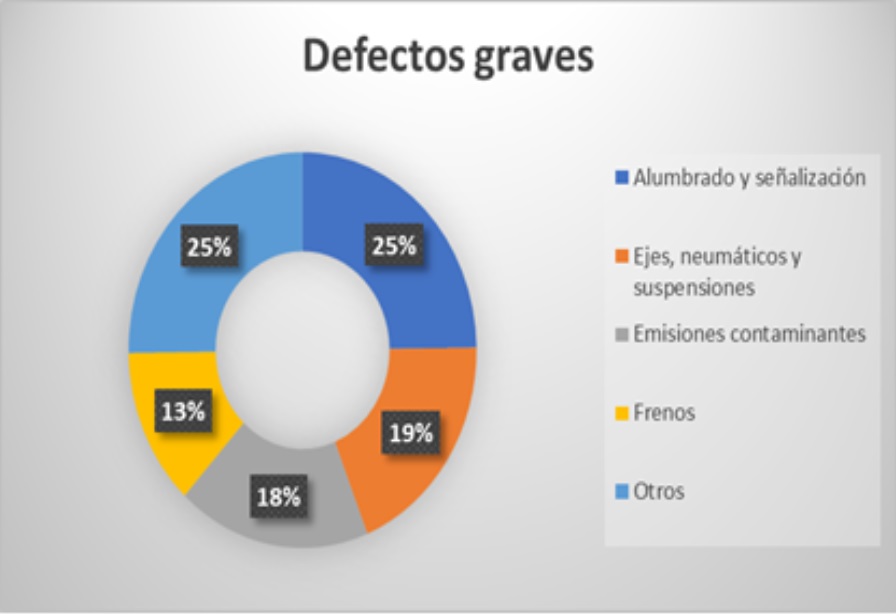

En el caso concreto de los sistemas de frenos, la ITV realiza su inspección con banco de rodillos (frenómetro), midiendo la fuerza de frenado en cada rueda. Este equipo, adaptado para esta inspección, cumple las exigencias del Manual de Procedimiento de Inspección de Estaciones ITV, emitido por el Ministerio de Economía, Industria y Competitividad [3].

Además de este método sobre banco, existen otros equipos con los que también se obtiene el valor de eficacia de frenado de un vehículo. En el presente trabajo se exponen los diferentes sistemas de medición y una comparativa de resultados obtenida experimentalmente. Se aborda el empleo de tres métodos diferentes, se estudia el funcionamiento del frenómetro de rodillos, con un proceso de frenada estático, el frenómetro de placas, con frenada dinámica y por último un decelerómetro, que también obtiene medidas de manera dinámica pero que, a diferencia de los dos equipos anteriores, se embarca en el interior del vehículo.

El contacto entre las superficies del equipo y el neumático para los frenómetros estudiados es diferente, siendo en el caso del frenómetro de rodillos un contacto entre rodillo y rueda, ambos curvos, a diferencia del contacto plano contra plano que se tiene en la medida en frenómetro de placas o empleando un decelerómetro, siendo este último el más representativo de una frenada real en circulación en carretera, en lo que a contacto se refiere.

En la Fig. 2, se muestran gráficamente ambos casos. Ambas huellas corresponden al mismo neumático sometido a la misma carga vertical y a la misma presión de inflado. Se puede observar el esquema de ambos contactos, el proceso de impresión de las huellas, y el resultado y dimensiones de estas.

Fig. 2: Huellas de contacto neumático-superficie (superficie plana frente a rodillos):

A simple vista, puede observarse que, en el caso de contacto de la rueda con ambos rodillos, la huella reduce su longitud, lc, y se mantiene constante el ancho bc. A cambio, existirán dos huellas de contacto que soportan el mismo peso. El área de contacto en este caso es inferior al área de contacto cuando el neumático se apoya en una superficie plana. Se confirmó en la tesis doctoral [4] que existe influencia sobre la fuerza de frenado en función de la presión de inflado y la carga del vehículo, afirmando en dicho trabajo que se emplea, de media, un 223 % más de fuerza en el pedal, obteniendo un aumento del 17 % en la fuerza de frenada máxima, siendo el mayor aumento para el caso de presión recomendada por el fabricante y teniendo como carga solo el conductor.

En referencia a la dinámica longitudinal del vehículo, en una frenada en carretera a determinada velocidad se debe tener en cuenta la transferencia de carga, situación no contemplada en la frenada sobre banco de rodillos [5].

Fig. 3: Equilibrio de fuerzas en situación de frenado

Por lo expuesto anteriormente, los ensayos se diseñan con el objetivo de comparar tres métodos de medición, además de realizar ensayos bajo condiciones de presión de inflado y carga del vehículo diferentes, para ver la influencia de las mismas en función del equipo.

El vehículo de pruebas empleado para los ensayos es un Hyundai i30 del año 2007 (Fig. 4), del Instituto de Seguridad de los Vehículos Automóviles, de la Universidad Carlos III de Madrid.

Fig. 4: Vehículo de pruebas Hyundai i30 (2007)

1.1. Frenómetro de rodillos

Un frenómetro es capaz de medir los esfuerzos de frenado de cada rueda de un mismo eje a lo largo de un tiempo determinado, desde el comienzo de la frenada hasta la finalización de la misma.

Fig. 5: Esquema de los componentes esenciales de un frenómetro y su funcionamiento

En este tipo de frenómetro se posicionan las ruedas del vehículo entre los rodillos de la máquina para realizar la prueba de frenada. En la Fig. 6 se puede observar cómo el equipo consta de dos plataformas alineadas entre sí, cada una de las cuales contiene 2 rodillos de arrastre y un rodillo palpador sobre los que se colocan las ruedas del vehículo. Sobre los rodillos de la plataforma izquierda se coloca la rueda izquierda y sobre los rodillos de la plataforma derecha la rueda derecha, ambas de un mismo eje [6].

Fig. 6: Esquema de frenómetro de rodillos

En la Fig. 6 también se muestra cómo existen dos motores trifásicos, uno para cada par de rodillos, y una cadena que sirve como transmisión de la potencia del motor de un rodillo a otro de la misma plataforma.

El método para realizar las pruebas con este equipo es el siguiente: se acelera la rueda mediante rodillos accionados por el motor a un régimen determinado y después se acciona suavemente el freno hasta su máximo recorrido, hasta que la prueba concluye.

En cuanto a los rodillos, su superficie puede tener distintos acabados, los cuales deben proporcionar buena resistencia y gran duración, además de facilitar el cuidado de los neumáticos. Los procesos más utilizados son los de galvanizado en caliente con revestimiento de plástico y corindón o de soldadura con o sin gas. Este recubrimiento debe garantizar una adherencia en el contacto semejante a la presente entre rueda y asfalto.

1.3. Frenómetro de placas

Consiste en un conjunto de placas de libre desplazamiento conectadas a unos dinamómetros de precisión (Fig. 7). En este caso, el dinamómetro de precisión es el dispositivo que medirá todas las fuerzas generadas en la frenada de manera fiable y precisa, en cualquier condición y para cada una de las ruedas del vehículo independientemente.

Fig. 7: Frenómetro de placas
Fig. 8: Decelerómetro

Los dinamómetros están conectados a un ordenador, que procesa los datos y es capaz de mostrar en pantalla de manera rápida los resultados de la fuerza de frenado de cada una de las ruedas y la eficacia del frenado. Para la realización correcta de la prueba el técnico debe entrar con el vehículo en las placas a una velocidad de entre 5 km/h y 10 km/h y realizar una frenada suave y progresiva, intentando abarcar la mayor longitud posible de las placas en la operación.

1.3. Decelerómetro

El decelerómetro (Fig. 8) es un equipo empleado en la ITV para aquellos vehículos en los que no es viable su inspección en los frenómetros, permitiendo realizar mediciones en dinámico, al igual que con el frenómetro de placas, teniendo en cuenta la transferencia de carga y siendo válido para todo tipo de vehículos. Además, el decelerómetro es el equipo empleado para los ensayos de frenado dirigidos a verificar el correcto comportamiento del vehículo tras la reforma, según los Reglamentos nº 13 y nº 13-H, garantizándolo como válido para la medición de la eficacia de frenado. Este equipo, a diferencia de los anteriores, no mide fuerza de frenado en rueda sino eficacia de frenado, siendo ésta la suma de las fuerzas de frenado dividida por el peso, expresándose dicho valor en porcentaje. El proceso de utilización exige fijar fuertemente el equipo lo más cerca del centro de gravedad, circular a una velocidad constante y frenar hasta la detención del vehículo.

1.4. Estados de carga y de presión

Se han realizado 16 combinaciones en total teniendo en cuenta 4 estados de carga y 4 presiones de inflado diferentes, condiciones iguales para el ensayo con cada equipo. Las presiones utilizadas para los neumáticos son (1,2, 1,6, 2 y 2,5) bar [(120, 160, 200 y 250) kPa], mientras que la masa añadida es en primer lugar 0 kg, en segundo lugar 80 kg, en tercer lugar 150 kg y en cuarto lugar 270 kg.

Las distintas presiones se han aplicado en los neumáticos utilizando una bomba y un manómetro presente en la estación ITV, mientras que para añadir la masa se dispone de las siguientes masas calibradas: 1 de 45 kg, 1 de 30 kg, 6 de 20 kg y 1 de 15 kg. Adicionalmente se añadió para el último estado de carga el peso de un copiloto de 60 kg.

Para evitar posibles desequilibrios a la hora de realizar las frenadas se busca que el reparto de las masas sea lo más uniforme posible en todo el vehículo, ya que, de lo contrario, las fuerzas medidas en las placas podrían no ser adecuadas. Las masas se colocan de manera que sufran el menor desplazamiento posible, tanto por motivos de seguridad como para evitar problemas en los resultados por este motivo (fuerzas de inercia).

Para conocer el peso que gravita sobre cada eje y la presión del neumático en cada uno de los ensayos se emplearon una báscula y un manómetro respectivamente, ambos calibrados.

2. RESULTADOS Y DISCUSIÓN

Dado que el decelerómetro solo mide eficacia de frenado se ha procedido al cálculo de la eficacia para ambos frenómetros; para ello se ha empleado la siguiente ecuación:

\(E(\%)= \frac{\Sigma F_{\textrm frenado} (N)}{m(kg) \cdot g(\frac{m}{s^{2}})} \cdot 100\)

Se puede observar en la Fig. 9 la comparativa de la eficacia de frenado medida por los tres equipos empleados, en todas las condiciones ensayadas. En el 69% de los casos, el frenómetro de placas proporciona eficacias superiores a los otros dos métodos. En el 18% de los casos es el decelerómetro el que registra la máxima eficacia y solo en el 13 % de los casos, el frenómetro de rodillos convencional mide la eficacia. Las mayores diferencias del frenómetro de placas, respecto de los otros dos métodos, se obtienen en las condiciones en las que el vehículo está más cargado. En estos mismos casos en los frenómetros de rodillos se obtienen los mayores valores de eficacia medidos. Esto corrobora la afirmación de que cuanto más cargado está el vehículo inspeccionado en la ITV, mayor eficacia de frenado se obtiene, siempre y cuando se encuentren en buen estado, tanto los neumáticos como la superficie del rodillo; es decir, que no existan problemas de pérdida de adherencia.

Las condiciones en que ambos frenómetros miden eficacias similares son aquellas con 1,2 bar, pero con bajas cargas; a medida que la carga aumenta se obtiene más eficacia de frenado en dinámico que en estático sobre rodillos; esto es debido a tener una superficie de contacto mayor, al tener una presión más baja que la recomendada por el fabricante, y una carga elevada. Para la presión de 2 bar, la recomendada, siempre el frenómetro de placas mide valores superiores al de rodillos.

Fig. 9: Comparativa de eficacia en rodillos (naranja), placas (azul) y decelerómetro (gris)

Para poder conocer la influencia de la transferencia de carga en el proceso, se calcula la eficacia de frenado por eje. De este modo se puede observar si la eficacia total (Fig. 9) se reparte o no por igual en ambos ejes. Este cálculo sólo se puede realizar para los dos métodos de frenómetro ya que el decelerómetro no distingue medidas por eje. Se observa en  la Fig. 10, que en la frenada dinámica las eficacias del eje delantero son mayores que en el trasero, contrariamente a lo que ocurre en el frenómetro de rodillos.

Fig. 10: Comparación de eficacia por ejes: placas (azul) vs rodillos (naranja)

Si se observa por ejemplo la condición de 80 kg a 1,2 bar, la eficacia total de frenado, tanto para rodillos como para placas es aproximadamente del 70 %; separándola en ambos ejes se obtiene que, en placas, ese 70 % equivale a un 85 % en el eje delantero y un 50 % en el trasero, mientras que en rodillos equivale a un 70 % en el delantero y un 80 % en el trasero. Se muestra con este ejemplo que, para eficacias totales similares, en dinámico, la transferencia de carga implica valores de frenada mayores en el eje delantero.

En la Tabla 1 y la Tabla 2 se muestran las gráficas comparativas de la fuerza de frenado con la masa añadida y la presión para el eje delantero y trasero, respectivamente.

Eje delantero
Rueda izquierdaRueda derecha

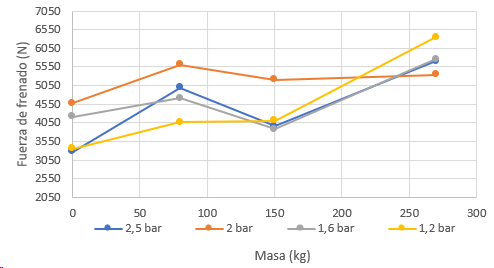

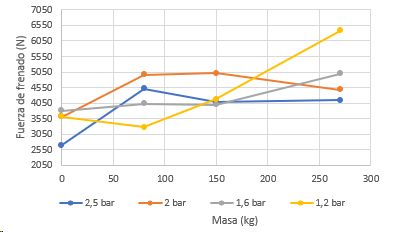

a) Fuerza de frenado vs masa añadida para cada presión


b) Fuerza de frenado vs masa añadida para cada presión

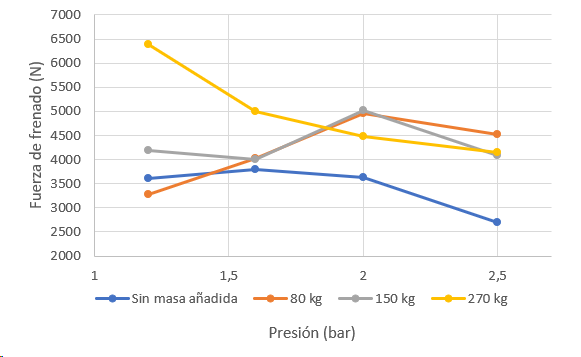

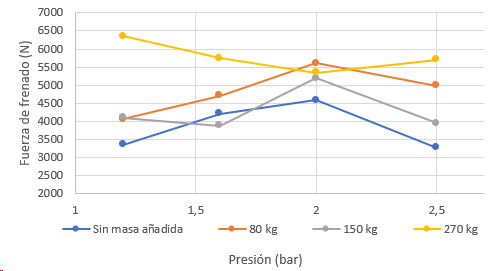

c) Fuerza de frenado vs presión de los neumáticos para cada masa añadida

d) Fuerza de frenado vs presión de los neumáticos para cada masa añadida
Tabla 1 : Comparativas de la fuerza de frenado con el peso añadido y la presión para el eje delantero

Se observa cómo el mayor valor de fuerza de frenado se alcanza, en el eje delantero (Tabla 1), para el caso de mayor carga (270 kg) y de mínima presión de los neumáticos (1,2 bar), mientras que el valor mínimo se obtiene para el caso de mínima carga (sin peso añadido) y máxima presión (2,5 bar). Esto es coherente ya que, al aumentar la carga del vehículo y la huella del neumático, aumenta la adherencia.

Eje trasero
Rueda izquierdaRueda derecha

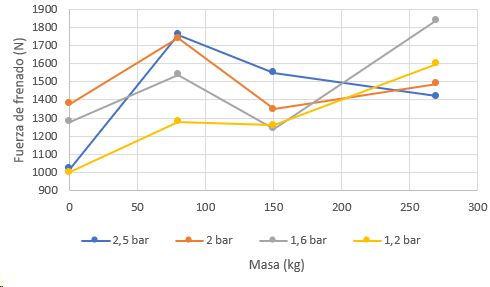

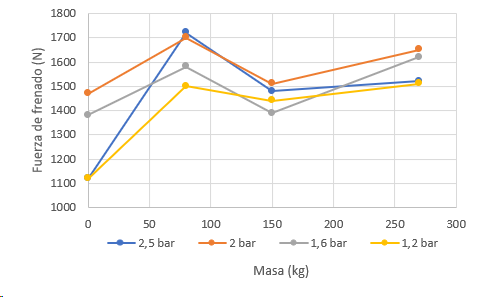

a) Fuerza de frenado vs masa añadida para cada presión

b): Fuerza de frenado vs masa añadida para cada presión

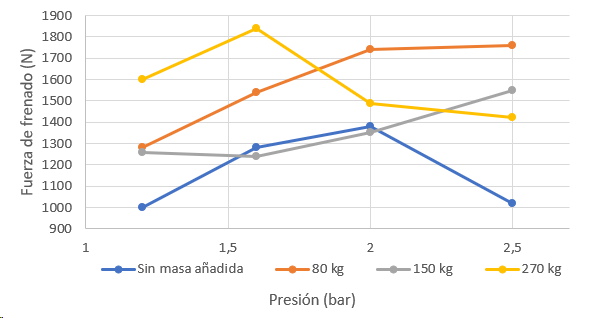

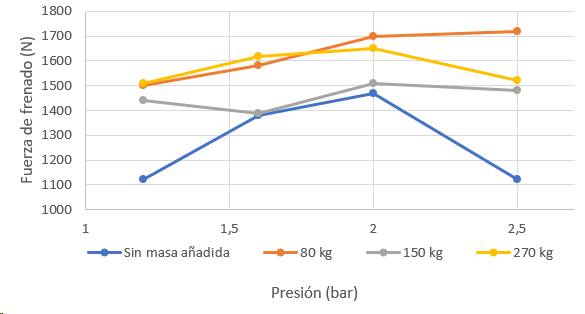

c) Fuerza de frenado vs presión de los neumáticos para cada masa añadida

d) Fuerza de frenado vs presión de los neumáticos para cada masa añadida
Tabla 2: Comparativas de la fuerza de frenado con el peso añadido y la presión para el eje trasero

Por otro lado, en el eje trasero (Tabla 2), se aprecia que el valor más elevado de fuerza de frenado se obtiene, en la rueda izquierda, para el caso de 80 kg y 2,5 bar de presión, mientras que para la rueda derecha se obtiene para el caso de 270 kg y 1,6 bar de presión en los neumáticos. En cuanto al valor mínimo se obtiene, en la rueda izquierda, para el caso de mínima carga (sin peso añadido) y 2,5 bar de presión y, en la rueda derecha, también para el caso de mínima carga, pero para 1,2 bar de presión. Lo lógico es que el valor máximo y mínimo de fuerzas de frenado para ambas ruedas hubiera sido para los mismos casos de carga y presión que en el eje delantero (máx: 270 kg y 1,2 bar / mín: sin peso añadido y 2,5 bar), debido a las razones que se presentan en el párrafo anterior, pero eso solo se cumple con el valor mínimo de la rueda izquierda de este eje. El valor mínimo de la rueda derecha sigue siendo para el caso de mínima carga, pero para 1,2 bar de presión, siendo muy cercano este valor (1000 N) al valor del caso de 2,5 bar (1020 N). Respecto de los casos en los que se obtiene el valor máximo, se alejan bastante más de los casos de 270 kg y 1,2 bar de presión (210 N en la rueda izquierda y 240 N en la rueda derecha). Aunque la diferencia sea mayor, estas fuerzas suponen un peso de aproximadamente 20 kg por rueda, lo que puede indicar un movimiento no deseado de las masas añadidas dentro del vehículo, o simplemente un error en la medición, ya que hay que tener en cuenta que únicamente se ha realizado una medición por cada combinación de masas y presiones.

Observando de manera general las curvas de las gráficas mostradas, se aprecia un ligero aumento de los valores de los puntos que forman las curvas de fuerzas de frenado con respecto del peso añadido pero una mayor variabilidad de la pendiente de las curvas de fuerzas de frenado con respecto de la presión de los neumáticos, es decir, al aumentar el peso añadido aumentan las fuerzas de frenado, pero al aumentar la presión de los neumáticos no se puede afirmar que éstas aumenten o disminuyan.

Fig. 11: Comparativa de las distintas eficacias de frenado

3. CONCLUSIONES

Tras el estudio se concluye que los tres métodos ensayados ofrecen valores comparables (Fig. 11). El frenómetro de placas muestra eficacias mayores sobre todo en algún punto debido a las condiciones extremas a las que se ha sometido al vehículo. En ocasiones el frenómetro, marca Vamag, ofrece eficacias superiores al 100 %, lo cual no es viable. Según las especificaciones del fabricante esto podría ser debido a una elevada velocidad de ensayo, pero no es el caso ya que se ha controlado que se realicen a 5 km/h. Podría ocurrir que el material de las placas no esté caracterizado y exista un exceso de adherencia. Para garantizar que no es un problema achacable al tipo de equipamiento, se procedió posteriormente a la comprobación en un frenómetro de placas de nueva generación, marca Centralauto, y aquí esta situación no sucede.

Otra conclusión a destacar es que el peso afecta a la fuerza, positivamente en rodillos, y aumenta la fuerza de frenado en placas en el eje delantero y disminuye en el trasero. Respecto de la presión no se puede afirmar que exista una relación tan directa con la variación de presión de inflado de neumáticos.

Tras los ensayos, se observa que la fuerza aplicada en el pedal de freno afecta directamente a la fuerza de frenado, en todos los métodos, siendo directamente proporcional.

El frenómetro de placas se emplea con un proceso rápido y sencillo lo que, sumado a que los resultados son comparables a los del frenómetro de rodillos, hace que sea un equipo viable para realizar inspección de frenos en ITV. El único inconveniente a reseñar es que, en la actualidad, este frenómetro no realiza la medición de ovalidad, pero tras estudiar la estadística de rechazo de este punto de inspección se comprueba que es casi despreciable. Por el contrario, el frenómetro de placas de nueva generación se puede emplear para evaluar la suspensión del vehículo sin añadir pruebas adicionales y por tanto manteniendo el tiempo de inspección.

4.     REFERENCIAS

 [1]      Anónimo, 2022, Siniestros 2021:1004 muertes. Tráfico y Seguridad Vial DGT. 2022. https://revista.dgt.es/es/noticias/nacional/2022/01ENERO/0107-Balance-prov-accidentalidad-2021.shtml  (acceso: 10 de junio de 2022)

[2]       GÓMEZ AMADOR, Ana María, et al, 2016. Contribución de la Técnica de Vehículos (ITV) a la seguridad vial y medio ambiente. Madrid ISBN 978-84-09-42580-8

[3]       Ministerio de Industria, Comercio y Turismo, 2022. Manual de procedimiento de inspección de las estaciones ITV.(7.6.1). Madrid. eNIPO: 112-23-003-0 (en línea)

[4]       SANZ SÁNCHEZ, Susana. Modelo de frenado del neumático de un vehículo turismo en un frenómetro de rodillos. 2016.

[5]       DÍAZ LÓPEZ, Vicente, et al, 2012. Automóviles y ferrocarriles. Madrid: UNED. ISBN 9788436265682.

[6]       AENOR, «UNE 82502:2007. Instrumentos destinados a medir las fuerzas de frenada de vehículos a motor: Frenómetros de rodillo.» 03-ene-2007.

[7]       OLMEDA SANTAMARÍA, Ester, et al. Development and characterization of a compact device for measuring the braking torque of a vehicle. Sensors, 2020, vol. 20, no 15, p. 4278.

5. AGRADECIMIENTOS

A la empresa de APPLUS TECHONOLOGY SL y en concreto al personal de la ITV de PINTO por la utilización del equipamiento de la estación.

A la empresa TEKNIKA BEREZIAK, S.L. – CENTRALAUTO por el apoyo técnico y utilización de sus medios, incluyendo el nuevo modelo de frenómetro de placas.
